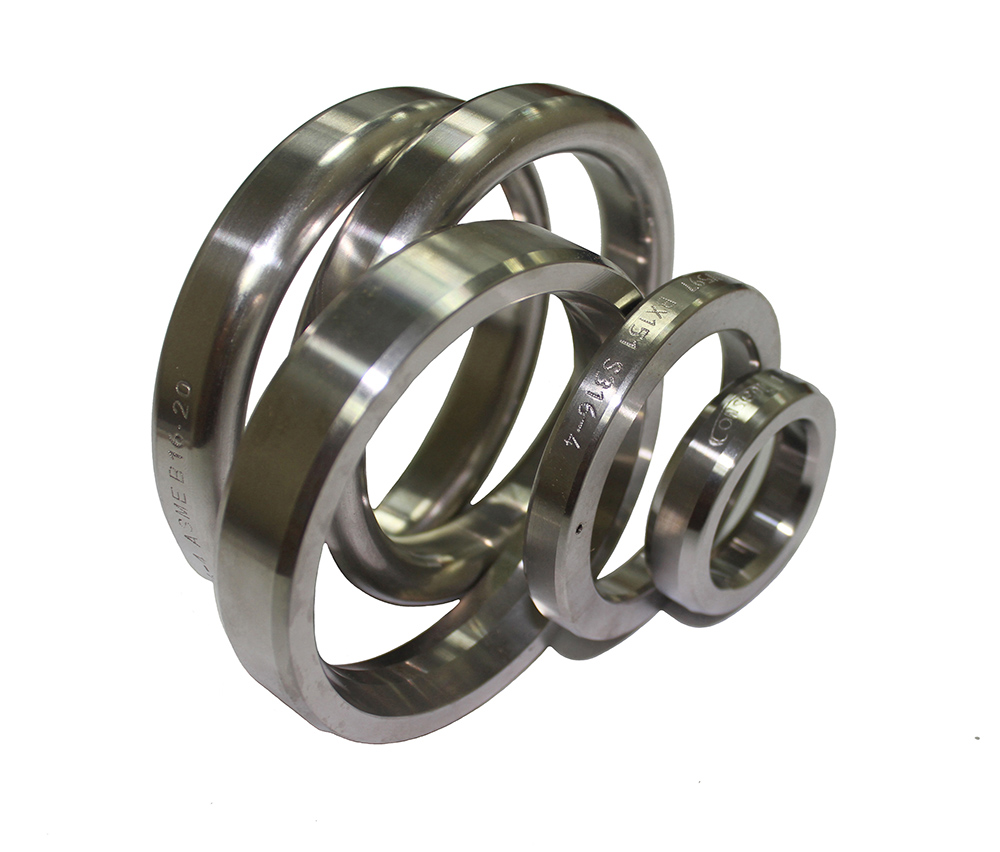

ปะเก็นวงแหวน
ปะเก็นวงแหวนส่วนใหญ่ใช้ในอุตสาหกรรมน้ำมัน ก๊าซ และปิโตรเคมีเพื่อผนึกการเชื่อมต่อแบบหน้าแปลนภายใต้แรงดันและอุณหภูมิสูง และขึ้นรูปโลหะกับซีลโลหะด้วยหน้าแปลน ปะเก็นเป็นไปตามมาตรฐาน ASME B16.20 และข้อกำหนด API spec 6A (ถ้ามี) ปะเก็นทั้งหมดที่สอดคล้องกับ API มาตรฐาน 6A จะถูกทำเครื่องหมายด้วย API Monogram License No ตาม API-6A (PSL4) ปะเก็นมีคุณสมบัติตรงตามข้อกำหนดด้านคุณภาพที่เข้มงวดของปะเก็นวงแหวนข้อต่อที่กำหนดโดย American Petroleum Institute (API)
รุ่น R สามารถสั่งปะเก็นวงแหวนรุ่น R ได้สองแบบ คือ วงรี หรือ แปดเหลี่ยมในหน้าตัด ทั้งสองประเภทมีเส้นผ่านศูนย์กลางของพิทช์เท่ากันเนื่องจากร่องหน้าแปลนที่สอดคล้องกัน ปะเก็นเหล่านี้ถูกใช้ในแรงดันที่สูงถึง 10,000 PSI ประเภทปะเก็นวงแหวนแปดเหลี่ยมมีค่าสัมประสิทธิ์การผนึกสูงกว่าแบบวงรี ดังนั้นจึงเป็นปะเก็นที่ดีกว่าจากทั้งสองแบบ แบบวงรีเป็นเพียงปะเก็นเดียวที่จะพอดีกับร่องรัศมีด้านล่าง หน้าแปลนที่มีร่องร่องรูปตัววีด้านล่างได้รับการยอมรับไม่ว่าจะแบบใด
รุ่น RX ปะเก็นรุ่น RX สามารถใช้แทนกันได้กับแบบวงแหวนวงรีหรือแปดเหลี่ยม รุ่น R ที่ใช้กับหน้าแปลน API 6B ปะเก็นชนิด RX ทำงานได้อย่างยอดเยี่ยมในสแต็คตัวป้องกันที่มีการระเบิดแบบ 6B ซึ่งต้องการมวลเพิ่มเติมของปะเก็น รุ่น RX เพื่อรองรับแรงดันที่สูงขึ้นด้วยการสั่นสะเทือนที่สูงและน้ำหนักที่หนักขึ้นของหน่วยต่างๆ
รุ่น BX รุ่น BX สามารถใช้กับหน้าแปลน 6BX และจุดรวม 16BX ได้แม้ว่าจะมีรูปแบบคล้ายกับปะเก็นทรงแปดเหลี่ยม แต่ปะเก็น BX ได้รับการออกแบบมาสำหรับรับพิกัดแรงดันที่สูงขึ้นที่ 5,000 ปอนด์ และสิ้นสุดที่ 20,000 ปอนด์ ขนาดเส้นผ่าศูนย์กลางของปะเก็น BX นั้นมีขนาดใหญ่กว่าเส้นผ่านศูนย์กลางของหน้าแปลนเล็กน้อย สิ่งนี้บังคับให้ปะเก็นผนึกเริ่มแรกที่มุมด้านนอกของมันและปิดผนึกที่สองด้วยมุมด้านใน เพราะหน้าแปลนถูกยึดลงไปที่การตั้งค่าแรงบิดตามลำดับ
ปะเก็นวงแหวน
ปะเก็นวงแหวนประกอบด้วยแผ่นโลหะต่อเนื่องที่มีรูปทรงพิเศษพร้อมกับแถบฟอยล์อย่างต่อเนื่องในเกลียวศูนย์กลางภายใต้ความตึงคงที่ ปะเก็นวงแหวนได้รับการเสริมความแข็งแรงที่เส้นผ่านศูนย์กลางด้านในและด้านนอกโดยขดลวดของเกลียวโลหะที่มีการเชื่อมด้วยไฟฟ้าจำนวนมากเท่านั้น
ปะเก็นวงแหวนใช้กันแพร่หลายทั่วโลกสำหรับท่อ โรงกลั่น โรงงานเคมีหรือปิโตรเคมี โรงไฟฟ้านิวเคลียร์ การเดินท่อแรงอัด เครื่องทำความร้อนกระบอกลูกสูบ เครื่องแลกเปลี่ยนความร้อน ฯลฯ ปะเก็นวงแหวนสามารถรองรับแรงดันจากสุญญากาศจนถึง 700 บาร์ (10,000 psi) และปิดผนึกที่อุณหภูมิตั้งแต่ไครโอเจนจนถึง 1650 องศาเซลเซียส มีจำหน่ายทั้งที่อยู่ในมาตรฐานสากล (ANSI B16.5, BS1560, BS10, BS4504, MSS SP44, DIN และ AP1605) หรือกำหนดเองแต่ละขนาด
ประเภท TP 12 วงแหวนภายนอกใช้สำหรับวางปะเก็นกึ่งกลางที่หน้าแปลนเพื่อเสริมความแข็งแรงของศูนย์กลางเพื่อป้องกันไม่ให้ปะเก็นระเบิด และทำหน้าที่เป็นตัวหยุดแรงอัด โดยทั่วไปใช้กับหน้าแปลนแบบหน้ายกและหน้าแบน
ประเภท TP 14 คล้ายกับ TP 12 แต่ติดตั้งด้วยวงแหวนภายในซึ่งให้แรงอัดเพิ่มเติมที่จำกัดการหยุดและให้ความร้อนและหยุดการกัดกร่อน เพื่อปกป้องขดลวดปะเก็นและป้องกันการกัดเซาะหน้าแปลน เหมาะสำหรับใช้กับหน้าแปลนแบบหน้ายกและหน้าแปลนแบนและตามที่ระบุไว้สำหรับบริการที่มีแรงดัน/อุณหภูมิสูง
